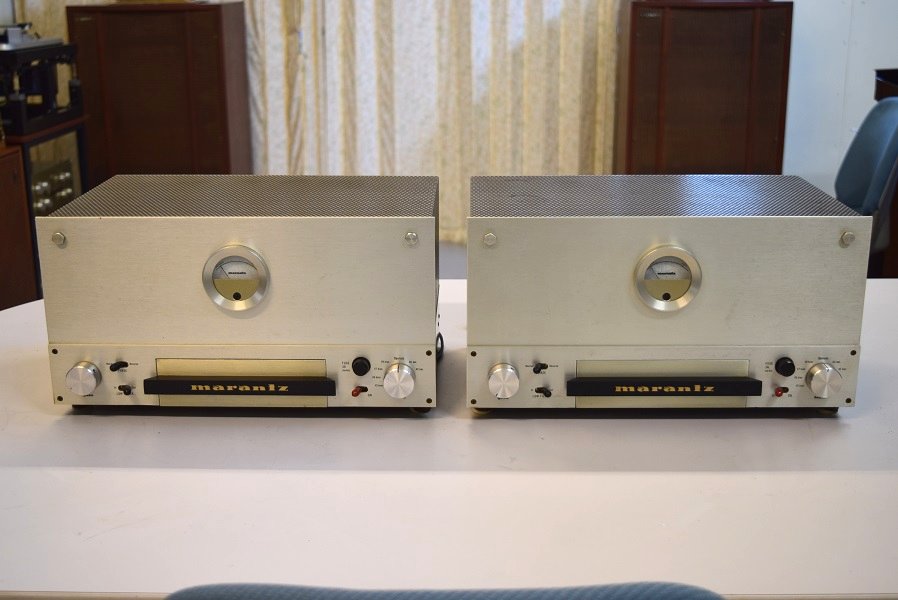

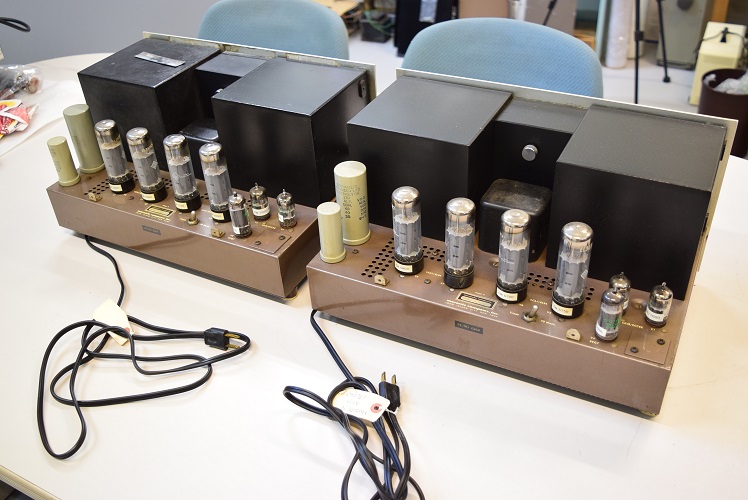

Marantz9オリジナル S/N 1100番台　修理レストア依頼　概要

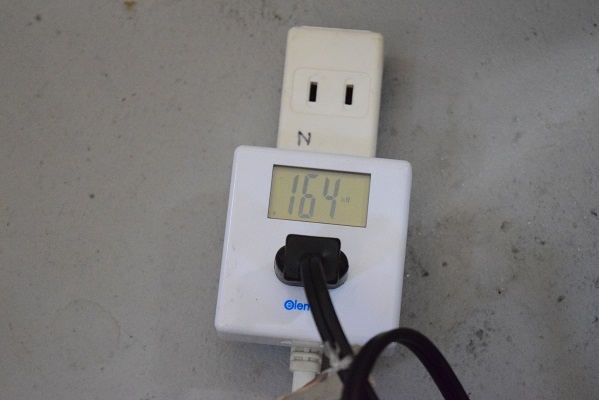

消費電力です。164Wで良好です。

バイアス用電解コンデンサーです。交換されているので良好です。

2024. 11. 27 掲載
2024. 12. 19 検査継続
2024. 12. 25 再試聴
2025. 1. 14　レストア完了
2025. 1. 22 再調整完了

★1100番台です。

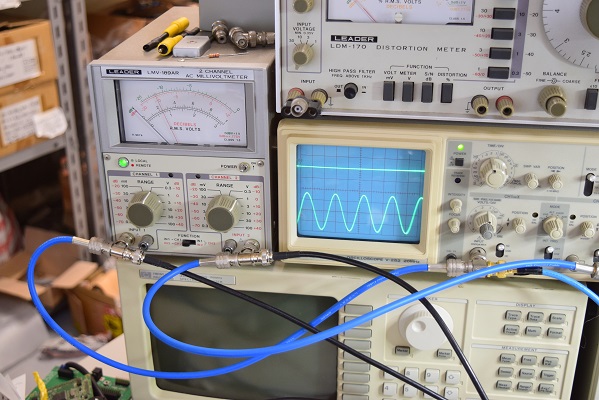

出力波形のチェックです。サイン波、矩形波とも良好です。周波数特性等も良好です。

こちらも同じく電源の電解ブロックコンデンサーをオリジナル仕様の新品に交換しました。

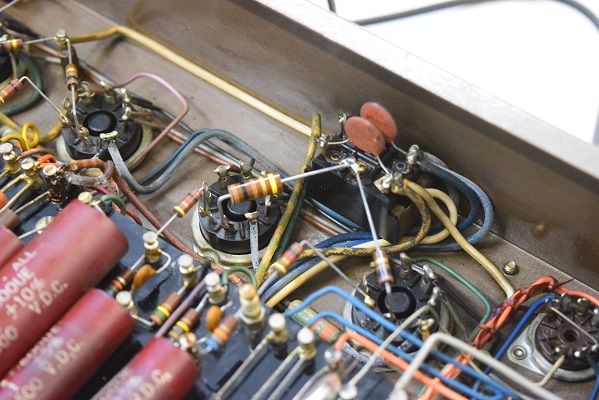

劣化した抵抗類を交換しました。

★次に1200番台です。

バイアスＣ電源の整流ダイオードを交換しました。

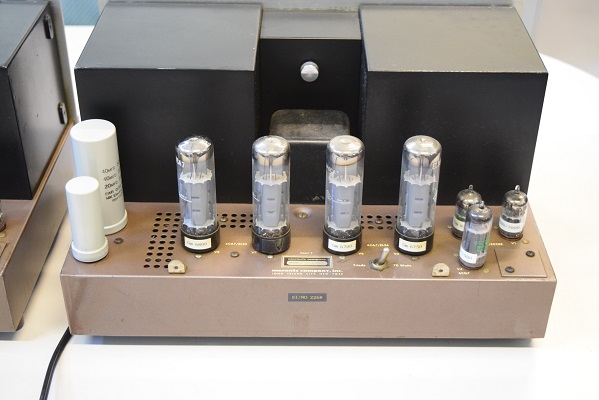

★まずは1100番台からです。

★少し時間が掛かりましたが漸くレストア完了です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2025. 1. 14

今回は元の状態が良かったので消耗部品や経年劣化部品などを中心に交換し、Marantz9オリジナル初期型本来の音と状態を極力維持したレストアを心掛けました。

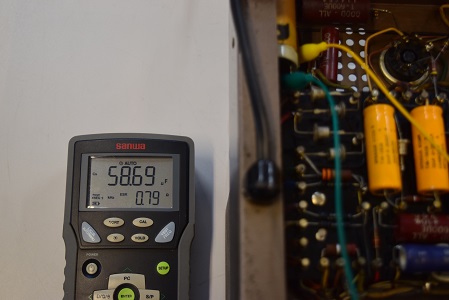

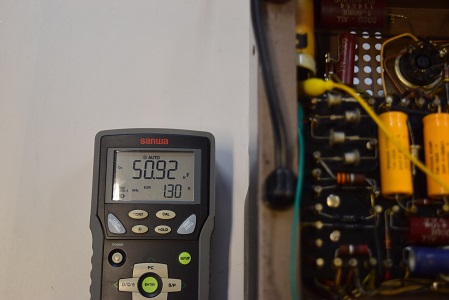

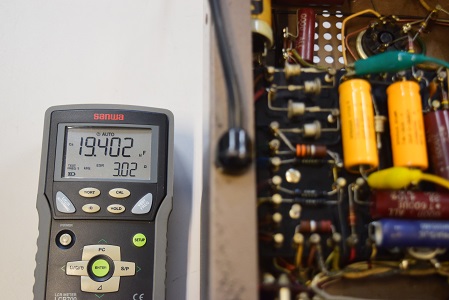

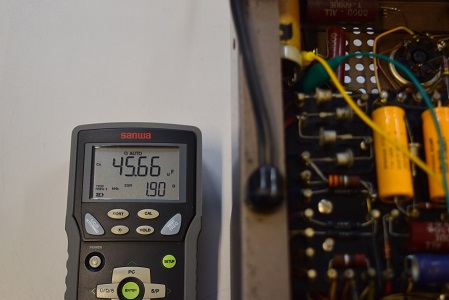

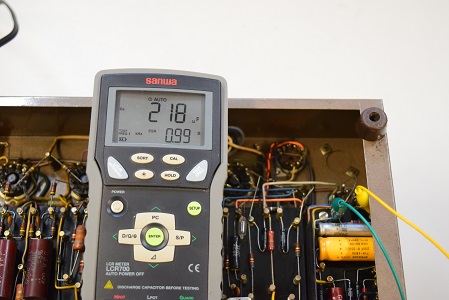

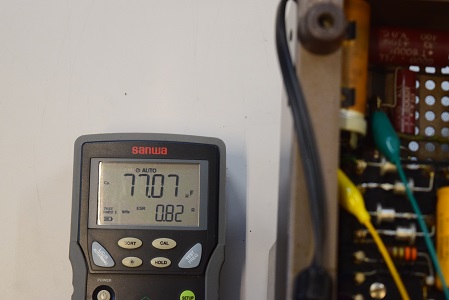

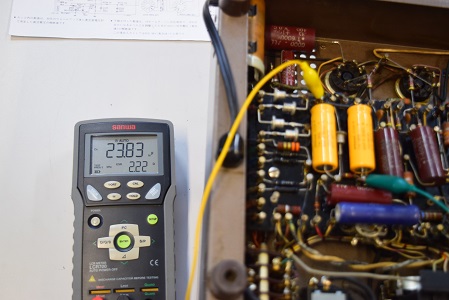

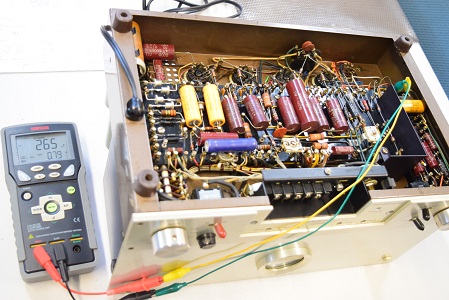

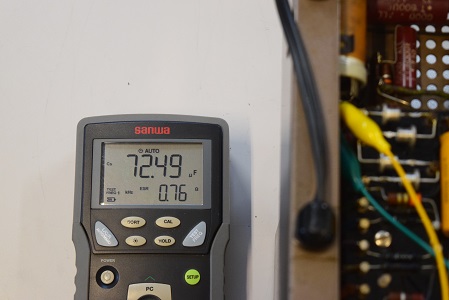

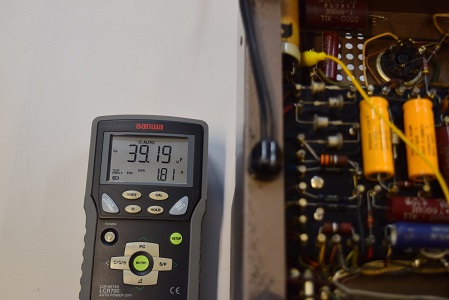

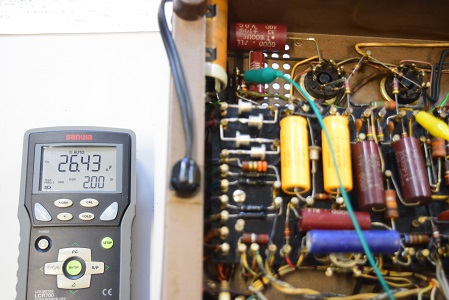

★まずは電解ブロックコンデンサーのチェックです。

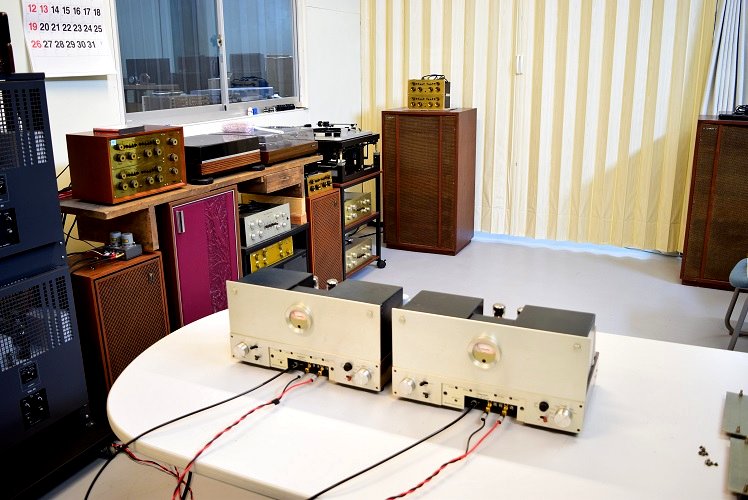

★スイッチ交換後の試聴エージング風景です。

少し時間を掛けてエージングを行っていますが特にノイズはありません。
良い音で鳴っています。

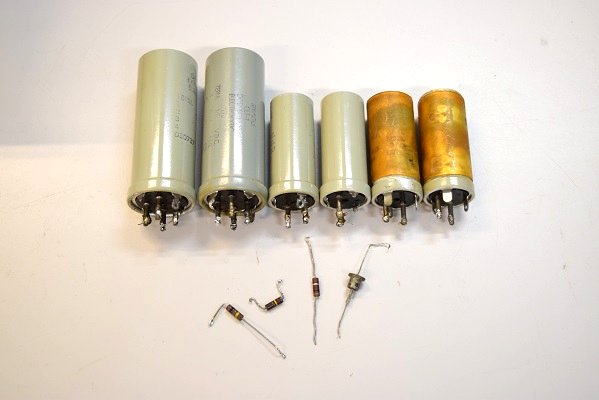

交換部品です。

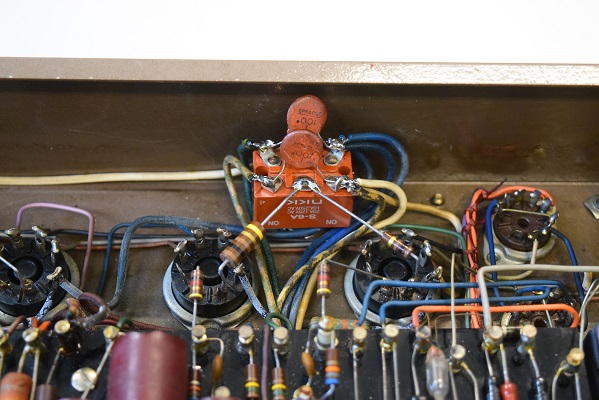

こちらも念のためスイッチ交換を行いました。

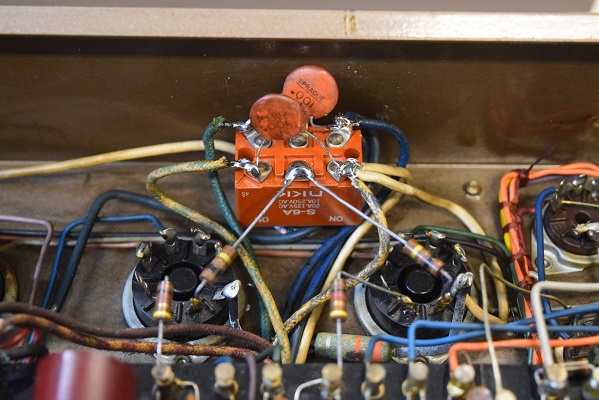

UL接続 - 3結の切替スイッチを新品に交換しました。

★レストア完了後暫くエージングを行っていると1200番台からノイズが出始めたので再度調整しました。　　　　　　　　　　　　2025. 1. 22

原因はUL接続 - 3結の切替スイッチが温まってくると接続不良を起こすと判断し２台とも新品に交換しました。

★ノイズが発生した1200番台です。

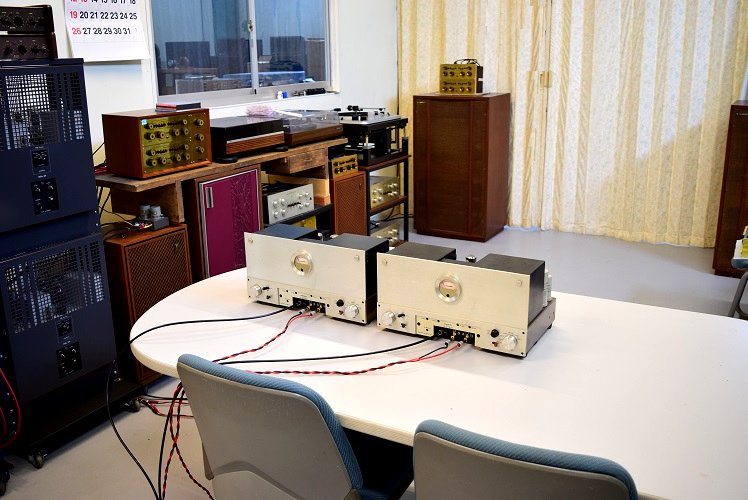

★レストア後の試聴エージング風景です。

Marantz9オリジナル初期型らしい良い音が出ています。

電源のブロックコンデンサーが全て新しくなったので中音域がとても綺麗です。

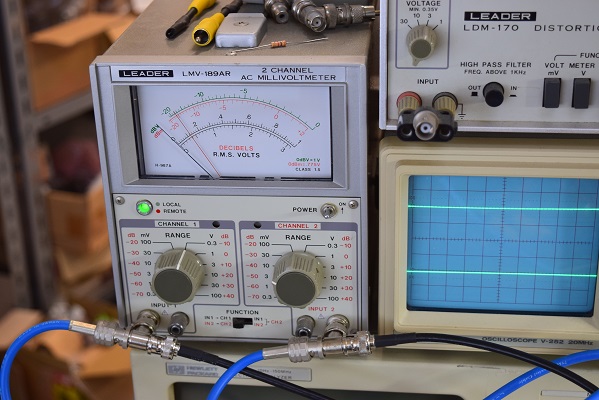

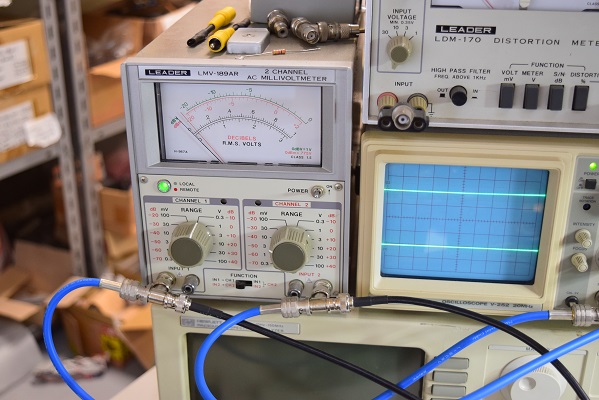

残留ノイズです。メーター読みで0.8mVを示し良好です。

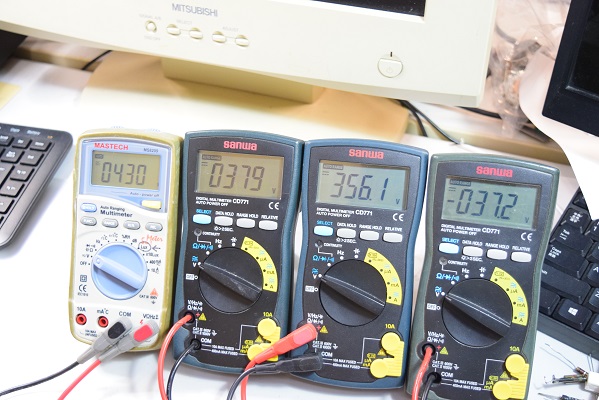

左から高圧B1です。430Vで良好です。左から２番目は高圧B2です。379Vで良好です。その隣の右から２番目は高圧B3です。こちらも356.1Vで良好です。右端はバイアスＣ電圧です。-37.2Vで少し低い値ですが大丈夫だと思います。

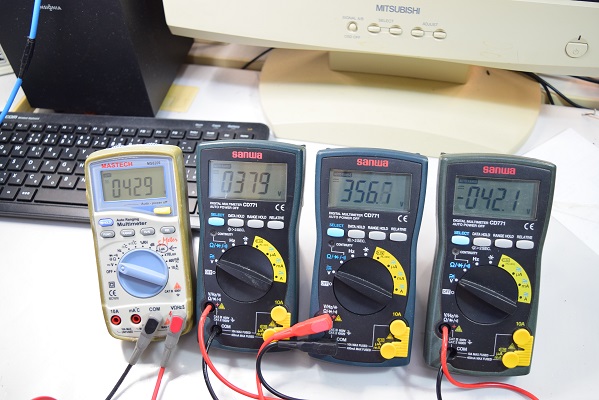

左から高圧B1です。429Vで良好です。左から２番目は高圧B2です。379Vで良好です。その隣の右から２番目は高圧B3です。こちらも356.7Vで良好です。右端はバイアスＣ電圧です。-42.1Vで良好です。

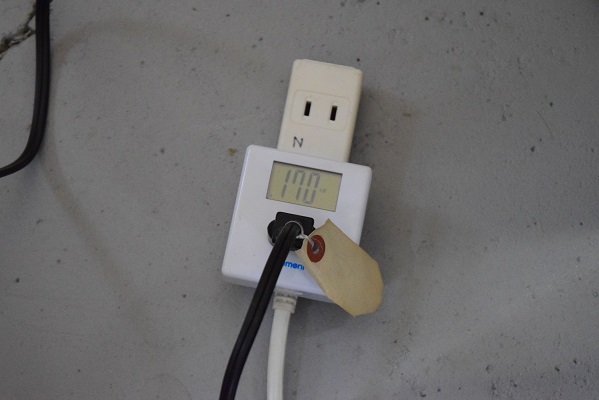

消費電力です。170Wで良好です。

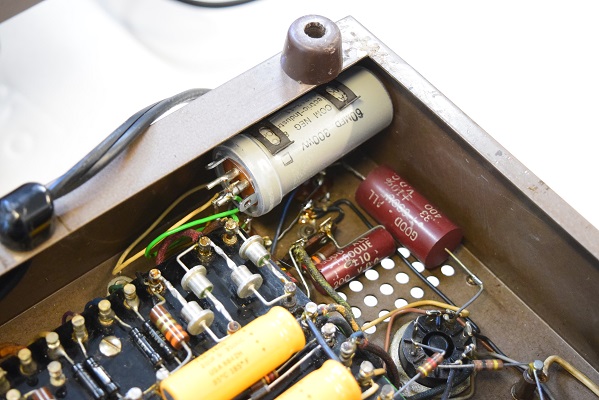

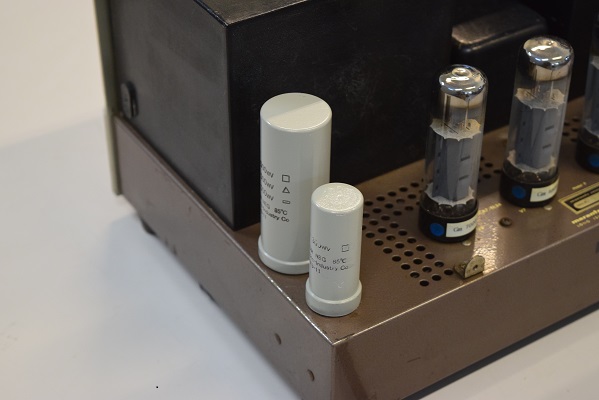

表面の電解ブロックコンデンサーもオリジナル仕様の新品に交換しました。

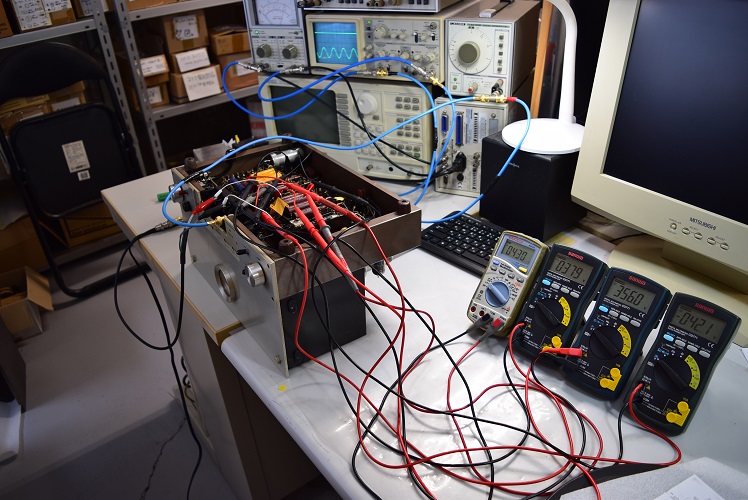

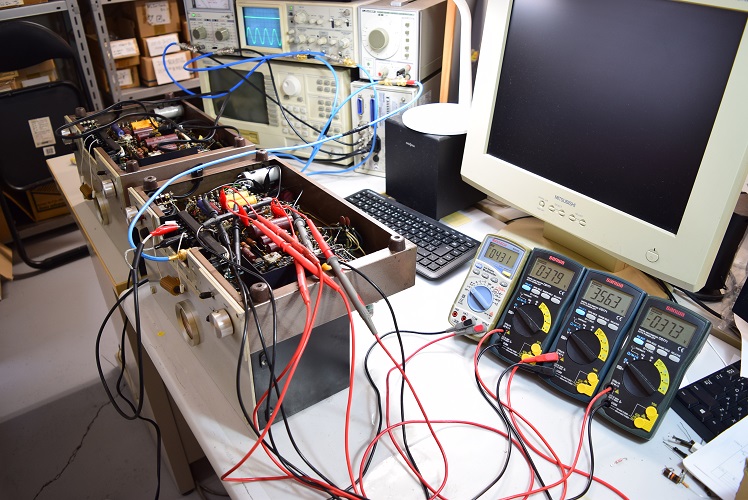

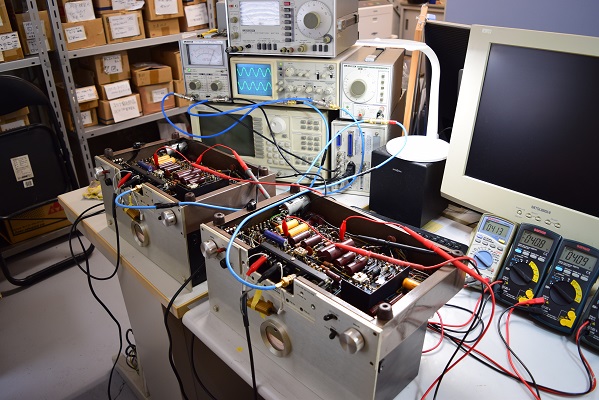

★電源を入れて各値の確認です。

交換部品です。

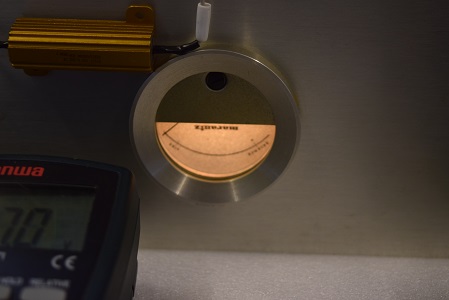

左右のレベルの確認です。

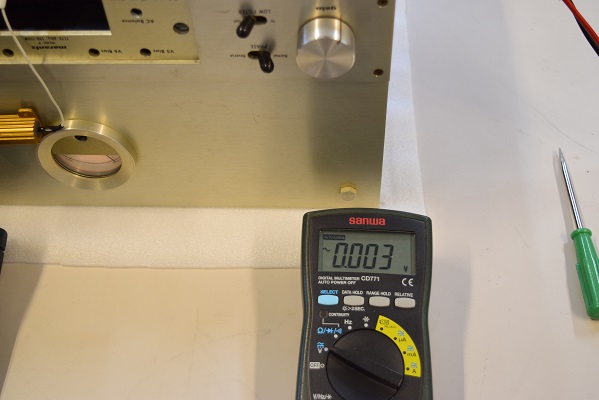

残留ノイズです。メーター読みで1mVを示し良好です。

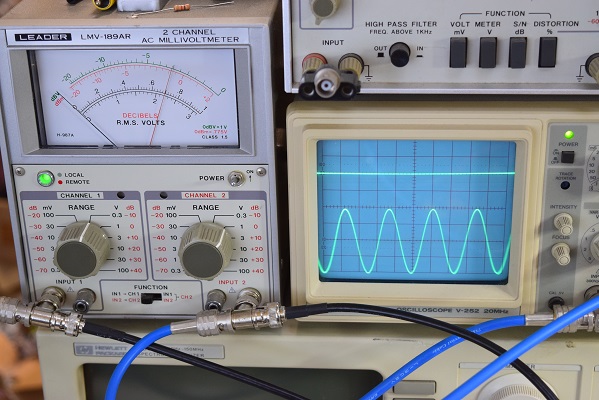

出力波形のチェックです。サイン波、矩形波とも良好です。周波数特性等も良好です。

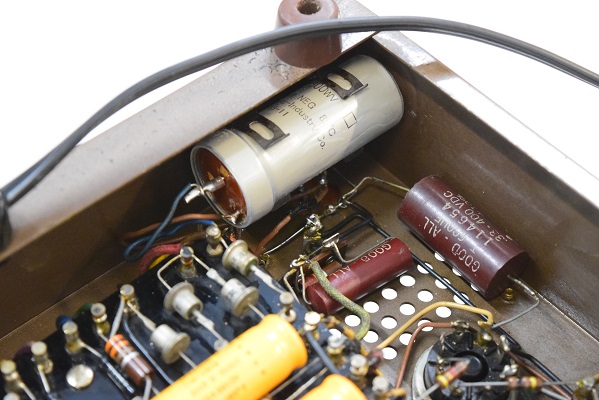

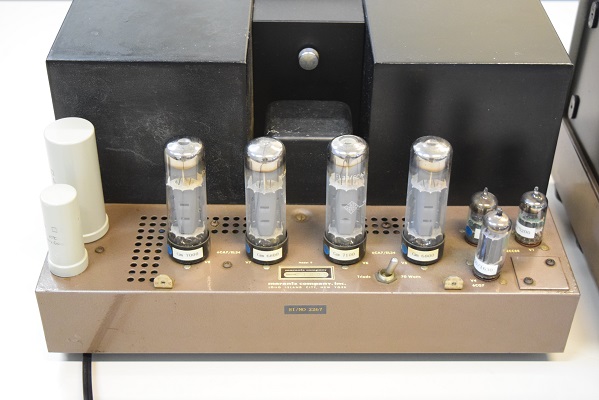

表面の電解ブロックコンデンサーをオリジナル仕様の新品に交換しました。

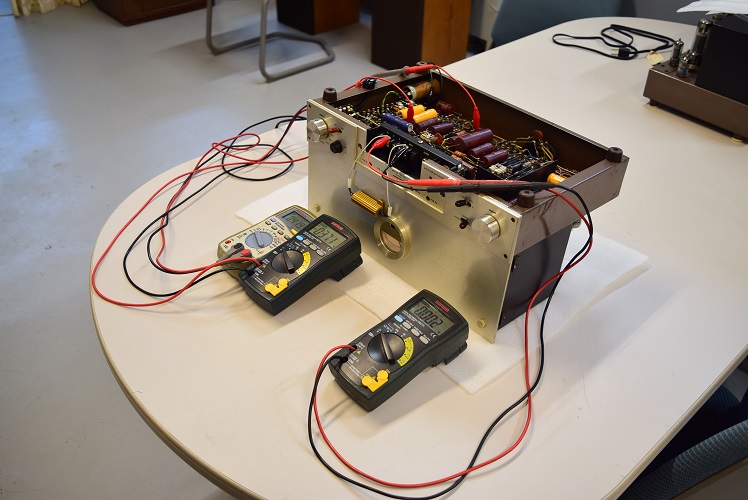

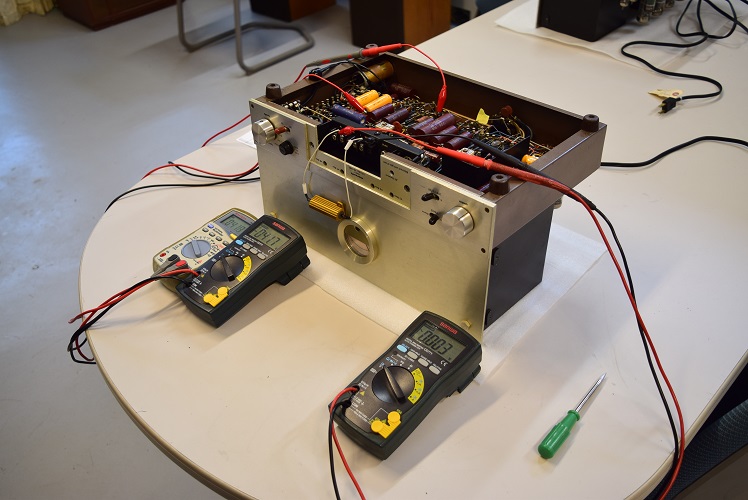

★電源を入れて各値をチェックします。

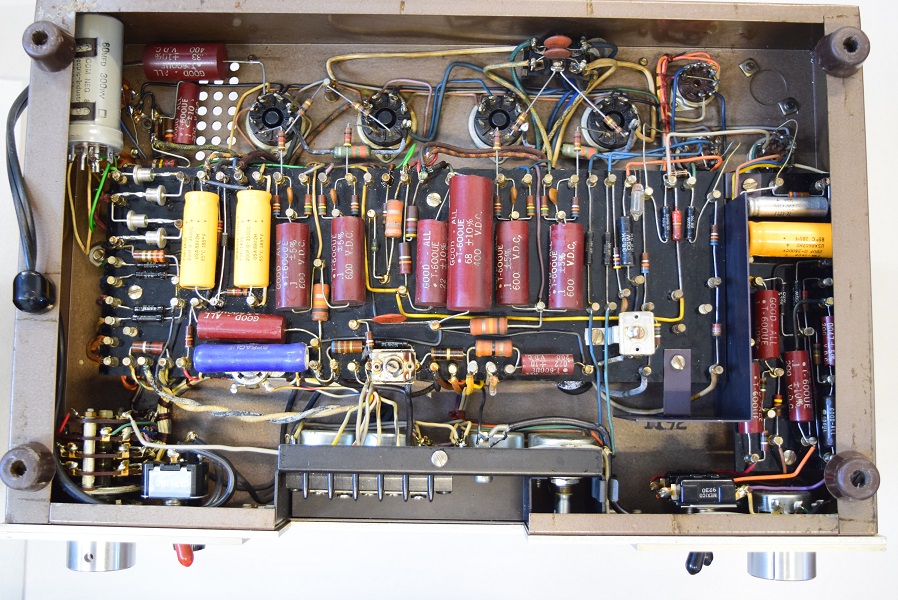

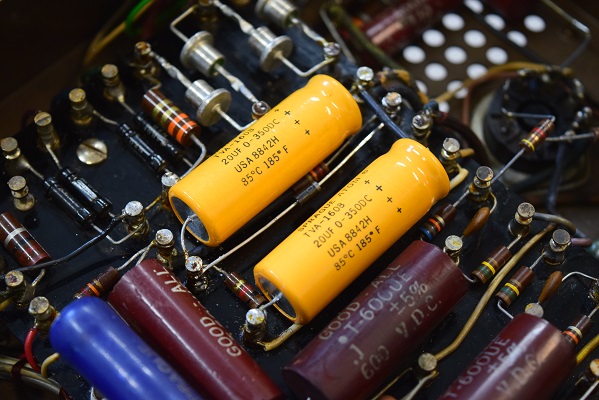

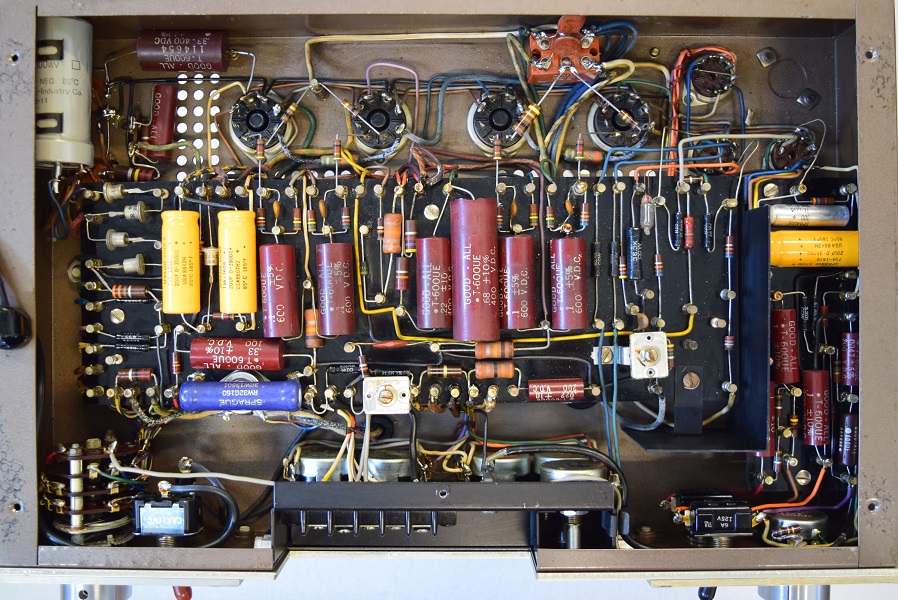

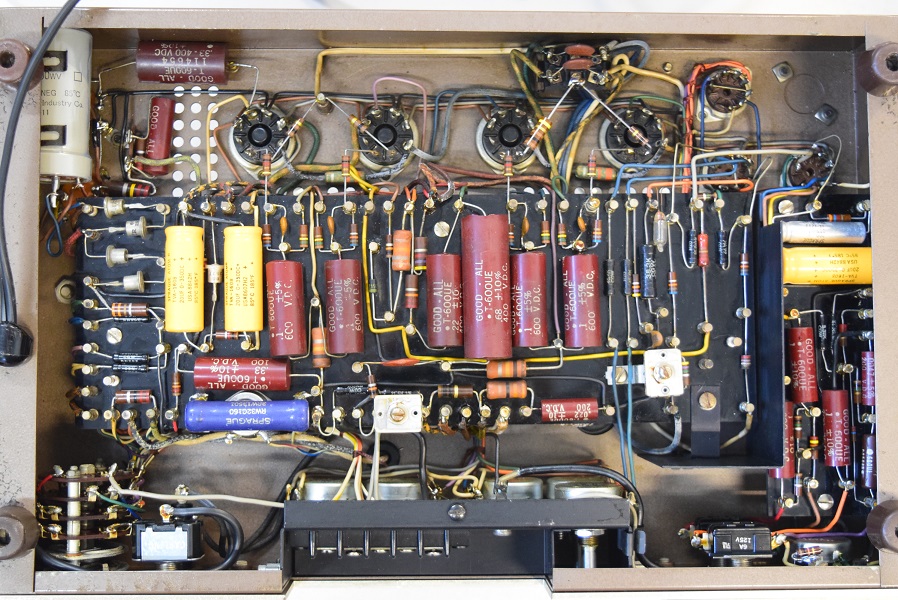

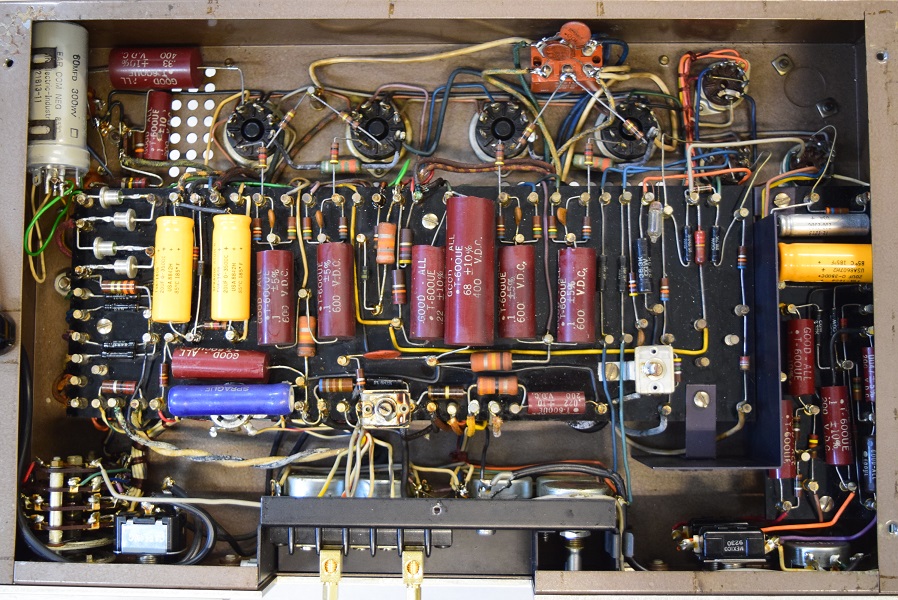

電源回路の電解ブロックコンデンサーをオリジナル仕様の新品に交換しました。

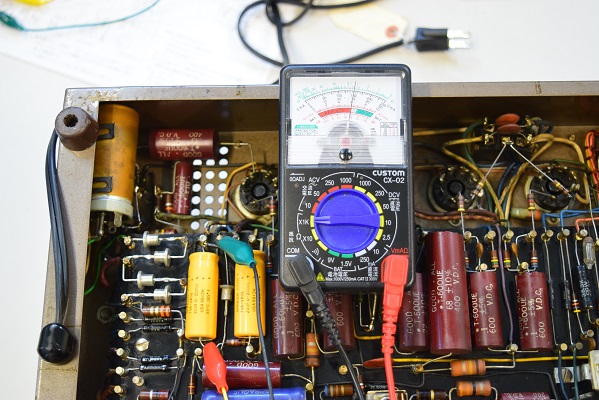

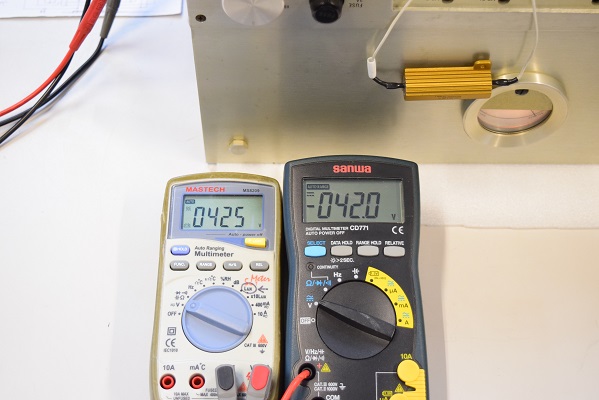

左テスターは高圧B1です。425Vを示し良好です。右テスターはバイアスＣ電圧です。-42.0Vで良好です。

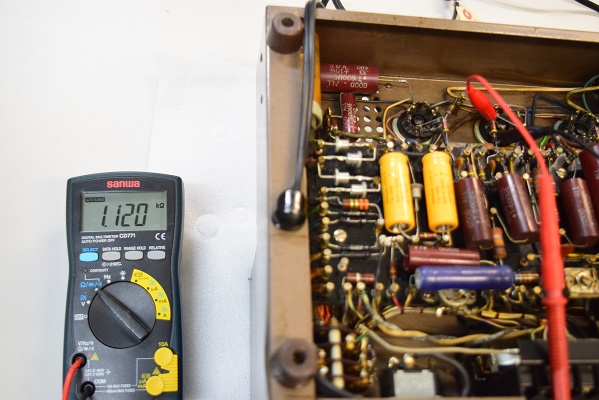

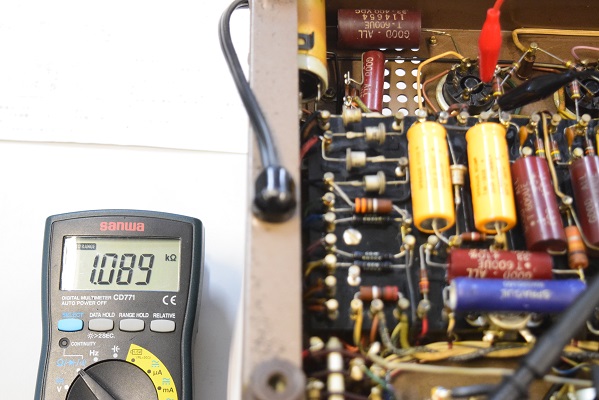

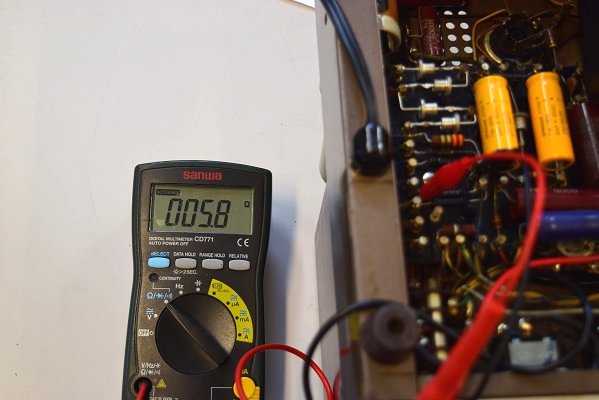

こちらは出力管スクリーングリッド抵抗です。この１本だけ異常な値です。

こちらは出力管グリッド抵抗です。４本ともばらつきは無く良い値です。

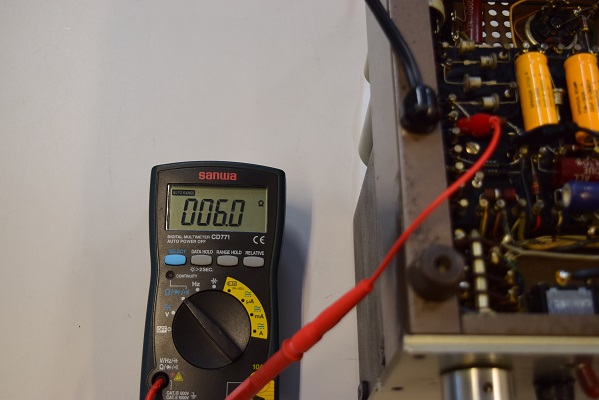

出力管カソード抵抗です。４本ともばらつきは無く良好です。

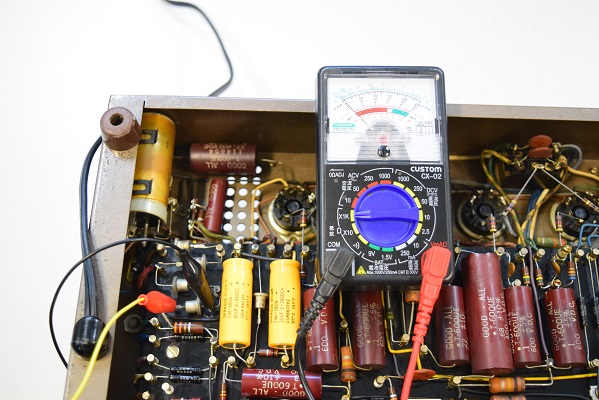

こちらはバイアス用整流ダイオードです。こちらも逆方向に導通があります。

★最初の試聴です。

ある程度状態が良いので安心して聴けます。
やはり#9オリジナル初期型の力強く綺麗な音が出ています。殆ど違和感はありません。

(2024. 12. 25)
ただ今こちらの状況が混んでいて年内のレストア完了は難しいので一旦お返ししようと思い、発送前に再度詳しく音の確認をしました。
すると1200番台側の出力が小さく少しノイズが乗るのを確認できます。
やはり検査でバイアスが少しおかしいと感じていたのでこれが影響しているのかも知れません。

本格的にレストアが必要なようです。
